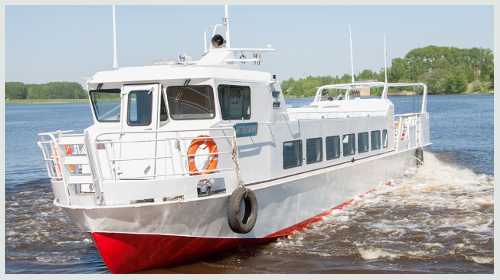

Катер КС 162

Пассажирский водометный катер

Пассажирский водометный катер КС 162 - проект разработан в соответствии с действующими Государственными стандартами и нормативно-техническими документами:

Технический регламент о безопасности объектов внутреннего водного транспорта;
Правила РРР изд. 2008 г.;
Распоряжение № НС-59-р «Требования к конструкции судов внутреннего водного транспорта и судовому оборудованию».
Санитарные правила и нормы СанПиН 2.5.2-703-98.

Катер КС 162 может эксплуатироваться в макроклиматических районах с умеренным климатом и соответствует климатическому исполнению «У», категории 3 по ГОСТ 15150-69. Может надёжно работать в условиях температуры наружного воздуха -12…+40ºС и относительной влажности до 70% при температуре 25ºС по ГОСТ 24389-80.

Район плавания судна: бассейны разряда «Л», «Р» по классификации Российского Речного Регистра, включая озёра и водохранилища при высоте волны 1% обеспеченности не более 1,2 м при допустимой скорости ветра до 17 м/с.

Катер КС 162 оснащен двумя двигателями ЯМЗ 53602-70КС, при испытании на р. Волга показал скорость хода при полном водоизмещении - 44 км/ч, при порожнем - 48 км/ч. Пассажирский салон вмещает 44 человека. Новый катер отличает современный дизайн, элегантная внутренняя отделка, хорошая обзорность, уютный комфортный салон. Пульт управления катером оснащен самыми современными средствами навигации и связи. Максимум комфорта и удобства для экипажа добавляет просторная рубка, оборудованная мягкими диванами.

Защищенность движительно-рулевого комплекса, отсутствие выступающих частей на днище, применение донного (туннельного) холодильника в системе охлаждения двигателей дают возможность применять катер на реках с перекатами, малыми глубинами, засоренным фарватером и на реках с повышенными скоростями течения. Небольшая осадка катера и его способность производить посадку людей с необорудованного берега делают его незаменимым транспортным средством на участках рек с ограниченными условиями для судоходства.

Надежность работы катера в условиях мелководья и на глубокой воде в условиях волнения обеспечивается рядом конструктивных решений, основными из которых являются:

рациональная конструкция корпуса;
размещение движительно-рулевого комплекса внутри корпуса судна;
защитные решетки водозаборников (туннелей) движителей;
применение замкнутой системы охлаждения ГД с туннельным холодильником.
решётки вентиляции моторного отсека (МО) оборудованы закрытиями;
газовыпускная система каждого ГД включает в себя камерный несоосный глушитель из нержавеющей стали со звукопоглощающим материалом и перекрёстными трубами внутри, гибкое соединение сильфонного типа и выхлопной трубопровод. В глушителе имеется штуцер для впрыска воды от водомёта с целью искрогашения. Выхлопной трубопровод выведен в транец и оборудован транцевым патрубком с захлопкой. Трубопроводы из стальной трубы Ø89х3,5 и нержавеющей трубы Ø89х2 (от места впрыска воды до транца);
выхлопная магистраль ДГ имеет водяной замок и сепаратор. Выхлопной трубопровод выведен в транец и оборудован транцевым патрубком с захлопкой. Трубопроводы из нержавеющей трубы Ø60х3
запасной рулевой привод имеет электрогидравлический насос, размещённый в ахтерпике, с управлением от джойстика, расположенного на пульте управления катером в рулевой рубке;
рубка, пассажирский отсек, МО и ахтерпик оснащены электрическими осушительными помпами, имеющими выключатели на панели сигнализации в рубке;
осушение форпика, технологического отсека и отсека топливных цистерн при помощи ручного переносного насоса типа «ливер», хранящегося в форпике на переборке 5 шп.
аварийный источник обеспечивает питание аварийных потребителей в течение 3-х часов.

Технические характеристики

Величины

КС-162

Длина габаритная, м

21,45

Длина по КВЛ, м

20,39

Ширина габаритная, м

3,25

Ширина по КВЛ, м

2,92

Высота борта на миделе, м

1,35

Мощность суммарная, кВт (л.с.)

458 (624)

Скорость, км/ч

43÷45

Высота габаритная от ОП до верхней
кромки несъемных частей, м

5,18

Высота габаритная от ГВЛ, м

5,08

Валовая вместимость, GT

38,42

Экипаж, чел.

2

Пассажировместимость, чел.

44

Комплектация

Базовая комплектация:

Корпус с оборудованием.
Блок-рубка с пассажирским салоном, мачтой с огнями.
Отделка: автокарпет, композитные панели, нескользящее покрытие.
Система водоснабжения: унитаз-компакт, раковина в санузле со смесителем, вода - холодная (горячая вода - опция).
Силовая установка
Два главных двигателя - дизельные агрегаты ЯМЗ-53602-70КС с центробежными муфтами. Система отопления (2 отопителя в рубке и 4 отопителя в пассажирском салоне, 1 – в санузле).
Рулевое управление - гидравлическое с электроусилителем.
Управление реверсом - электрогидравлическое.
Тент каркасной конструкции.
Нескользящее палубное покрытие с применением кварцевого песка.
Система обнаружения пожара судовая.
Система пожаротушения аэрозольная объёмная.
ГЛОНАСС/GPS приёмоиндикатор.
АИС транспондер класса «А».
Фара-прожектор дистанционная 24В.
Радиостанция «Гранит 2Р-24» стационарная и радиостанция «Гранит 2Р-44» носимая.
Система громкоговорящей связи и трансляции «Ока».
Видеокамера кормового обзора.
Аудио под готовка в рулевой рубке (антенна и динамики).
Кресла пассажирские – стандартные.
** Плот спасательный ПС-25М С РАСК- 1 шт.
* Фальшфейер красный - 3 шт.
* Ракета сигнала бедствия парашютная судовая - 3 шт.
* Барометр-анероид.
* Секундометр.
* Анемометр.
* Термометр наружный.
Снабжение согласно ведомости ЗИП 162.000.000 ЗИ.

Дополнительная комплектация:

Кресла пассажирские – комфортные (регулируемая по наклону спинка, откидной столик, подлокотники, сетка багажная на задней стороне спинки, выдвижение крайних посадочных мест в проход на 70 мм).
Бойлер для приготовления горячей воды.
Автономный отопитель рубки Webasto АТ3900ЕVО 24D.
Бортовая сеть 220В, запитывается от кабеля берегового питания, либо от дизель-генератора
Кабель берегового электропитания КНР 3x6, 30 м.
Дизель-генератор судовой АДС 8-230 ТЯ.
Преобразователь 220/24 В для питания бортовых потребителей 24 В от сети 220 В.
Автомагнитола 1-DIN(марка должна быть указана в заказе).
LED-телевизор 220В диагональ 21" с кронштейном для настенной установки, совместимый с DVD- магнитолой (только при заказе автомагнитолы с DVD, с выходом на внешнее устройство и при заказе судового дизель-генератора) - марка должна быть указана в заказе.
Кондиционер судовой (только при заказе судового дизель-генератора).
Электроплита 220 В (до 1 кВт) одноконфорочная настольная (только при заказе судового дизель-генератора) - марка должна быть указана в заказе.
или СВЧ-печь 220 В (до 2 кВт) настольная (только при заказе судового дизель-генератора) - марка должна быть указана в заказе.
Холодильник термоэлектрический 50л 24В.

* - для катера с районом эксплуатации «Бассейны разряда «Р» (при отсутствии позиций, отмеченных *, район эксплуатации будет записан «Бассейны разряда «Р» без выхода в озёра и водохранилища разряда «Р»).
** - для катеров, эксплуатирующихся севернее широты 66°30' (количество плотов - 2 шт.)
